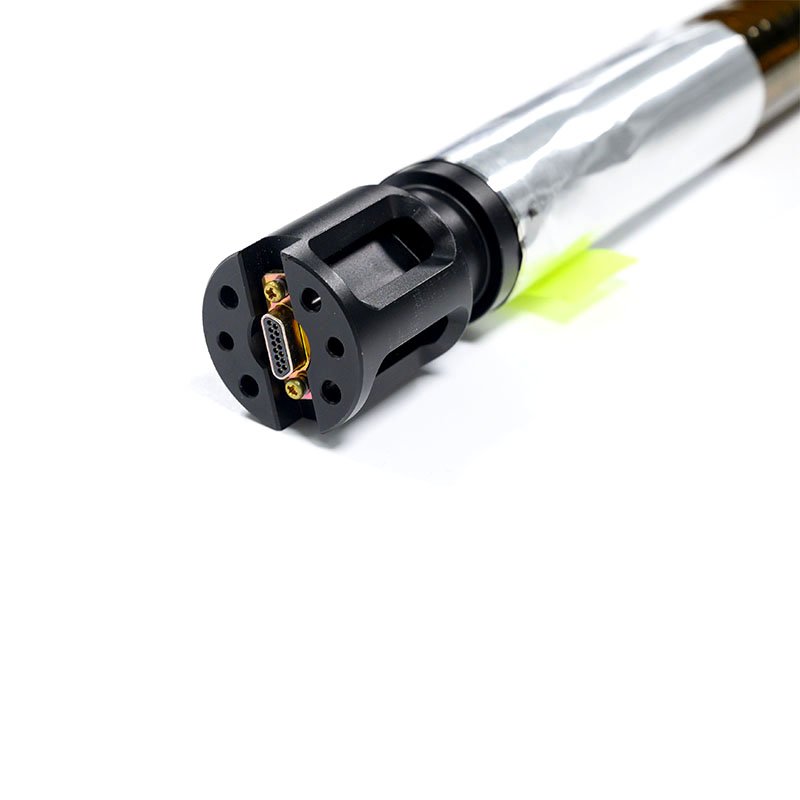

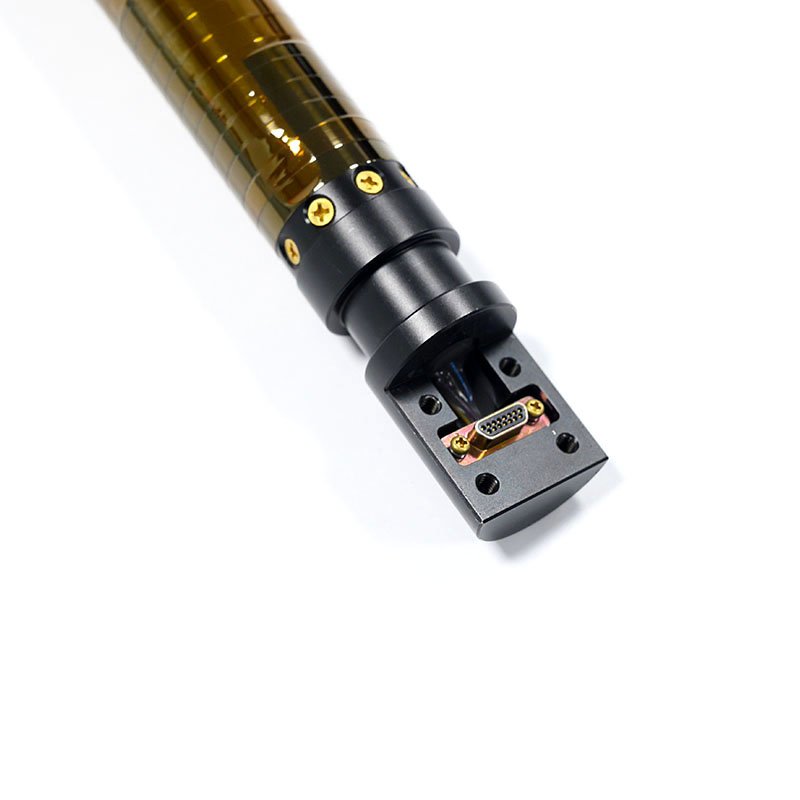

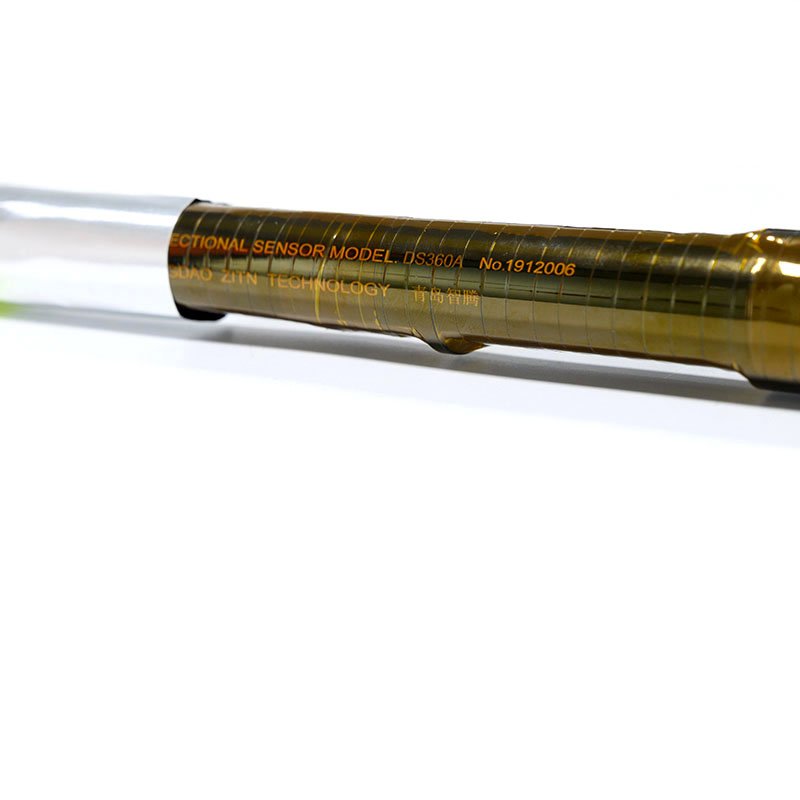

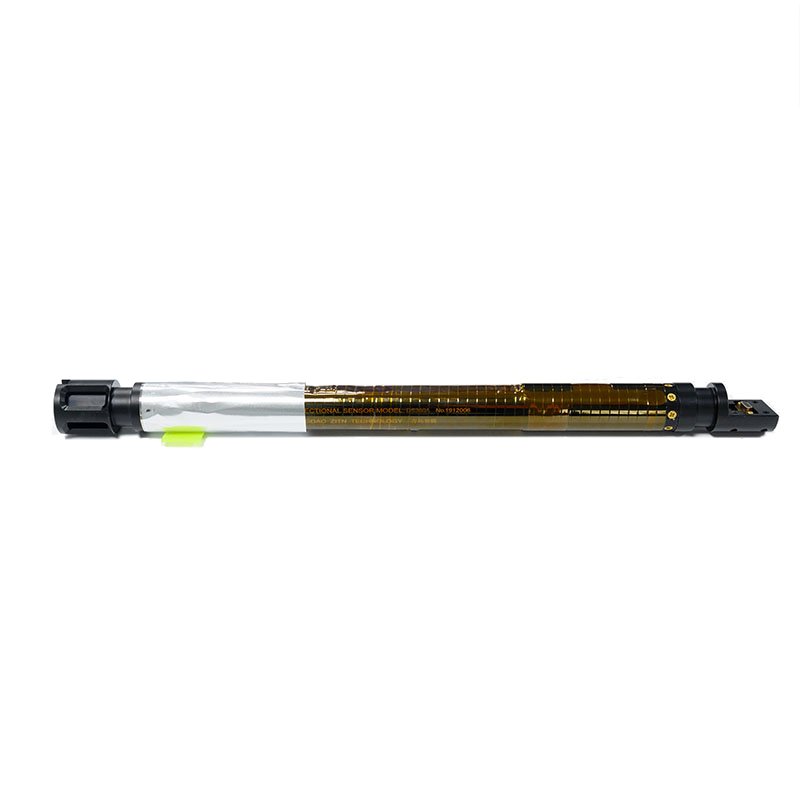

Датчик ориентации для измерения динамического вращения DS360
● Высокая термостойкость
● Защита от вибрации и ударов
● Динамическое измерение при вращении
● Низкое энергопотребление
Премьера продукта:
Высокотемпературный датчик ориентации DS360 включает в себя трехосевой высокотемпературный и высокоточный датчик ускорения и трехосевой высокотемпературный датчик магнитного потока.
Функции:
Он использует 24-разрядный ADC высокого разрешения для оцифровки выходного сигнала датчика, выполнения температурного дрейфа и ортогональной компенсации, а также датчик может точно измерять угол наклона ствола скважины, угол наклона поверхности инструмента и азимутальный угол в диапазоне 0 ~ 150 ℃.
Приложение:
Этот продукт обладает такими характеристиками, как небольшой размер, компактная конструкция, высокая виброустойчивость, высокая надежность и отличные характеристики работы. Изделие оснащено встроенным цифровым фильтром и алгоритмом компенсации, которые позволяют устранять сигналы помех от вибрации и вращения и точно измерять угол при вибрации и вращении. В соответствии с различными требованиями заказчика габаритные размеры, способы установки и интерфейсы цифрового вывода (UART, RS-232 опционально) зонда могут быть настроены индивидуально.
Техническая спецификация：
Имя параметра | Условия испытания | Нормативное значение | Единица измерения |
Точность определения азимута (статическая ) | Угол наклона≥10° | ±1 | градус |
Точность определения азимута(динамическая) | Угол наклона≥45°，300RPM | ±1.5 | |
Точность угла наклона ствола скважины（статическая） | 0~180° | ±0.1 | |
Точность угла наклона （динамическая） | 300RPM | ±0.2 | |
Синусоидальная вибрация：20~100Hz ，6G | ±0.2 | ||
Точность определения угла поверхности инструмента（статическая ） | Угол наклона≥10° | ±1 | |
Диапазон рабочих температур | - | 0~150 | ℃ |
Диапазон температур хранения | - | -40~160 | |
Диапазон входного напряжения | - | 10~36 | V |
Входной ток | TA=25℃,Vs=15V | ≤80 | mA |
Интерфейс связи | - | TTL | - |
Скорость передачи данных в бодах | - | 9600 | Hz |
Частота запросов данных | - | 2 | раз/секунд |
Отправить сообщение：
Сопутствующие товары:
-

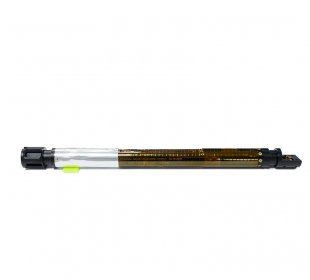

Датчик ориентации для измерения динамического вращения DS360Высокотемпературный датчик ориентации DS360 включает в себя трехосевой высокотемпературный и высокоточный датчик ускорения и трехосевой ...Читать далее
