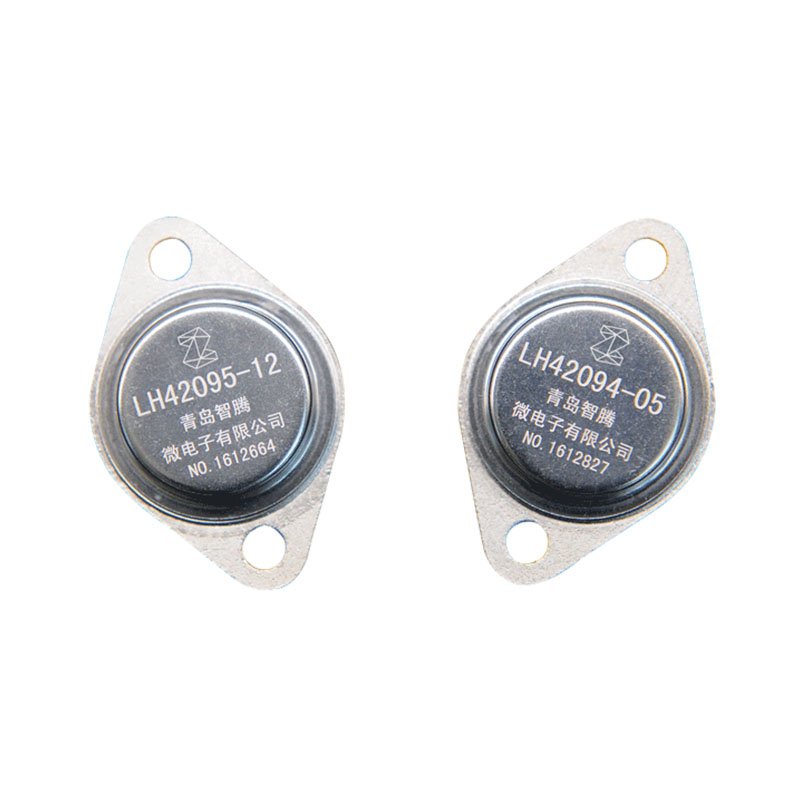

Прецизионный стабилизатор напряжения с высокотемпературным положительным питанием LH42094
● Малый коэффициент регулирования напряжения
● Малый коэффициент регулирования нагрузки
● Выход не изменяется в зависимости от входного напряжения, тока нагрузки и температуры окружающей среды
Премьера продукта:
Схема серии LH42094 - это прецизионная схема источника питания со стабилизацией положительного напряжения, специально разработанная для работы в условиях высоких температур и широкого диапазона температур. Характеристики источника питания таковы, что его выход не изменяется в зависимости от входного напряжения, тока нагрузки и температуры окружающей среды.
Функции:
Без внешнего фильтрующего конденсатора выходной шум меньше, чем 1 мВ, и он может надежно работать в течение длительного времени при температуре корпуса 200 ℃. По сравнению с зарубежными продуктами той же модели коэффициент регулирования напряжения и нагрузки меньше.
Приложение:
Техническая спецификация：
параметры | Условия испытания | Испытательная температура | Классическое значение |
Выходное напряжение | Iout=300mA,Vin=Vout+4VDC\-4VDC | +25℃ | Vout±1% |
Температурный коэффициент выходного напряжения | Iout=300mA,Vin=Vout+4VDC | +25℃～+200℃ | ±50ppm（Vout≥3.3V） ±120ppm（Vout＜3.3V） |
Коэффициент регулирования входа напряжения | Vin=Vout+4VDC~40VDC Iout=50mA | +25℃～+200℃ | Vout±0.5%（Vout≥3.3V） Vout±2%（Vout＜3.3V） |
Коэффициент регулирования нагрузки тока | Vin=Vout+5VDC Iout=50mA～300mA | +25℃～+200℃ | Vout±0.5%（Vout≥3.3V） Vout±1%（Vout＜3.3V） |
Vin=Vout+5VDC | +25℃ | -60dB | |
Статический ток | Vin=Vout+5VDC, Iout=0 | +25℃ | 30mA |
Ток короткого замыкания | Vin=Vout+5VDC | +25℃ | 400mA |
Ток короткого замыкания | Vin=Vout+5VDC | +200℃ | 200mA |
Ток в точке перегиба | Vin=Vout+5VDC | +25℃ | 2A |
Ток в точке перегиба | Vin=Vout+5VDC | +200℃ | 2A |
Выходной шум | Vin=Vout+5VDC ,Iout=300mA | +25℃ | 1mVRMS |
Минимальное дифференциальное напряжение( ΔV= VIN – VOUT ) | Iout=300mA | +25℃～+200℃ | 4VDC |
примечан：Vout＜5VМодель，минимальное входное напряжение которой составляет 9V
