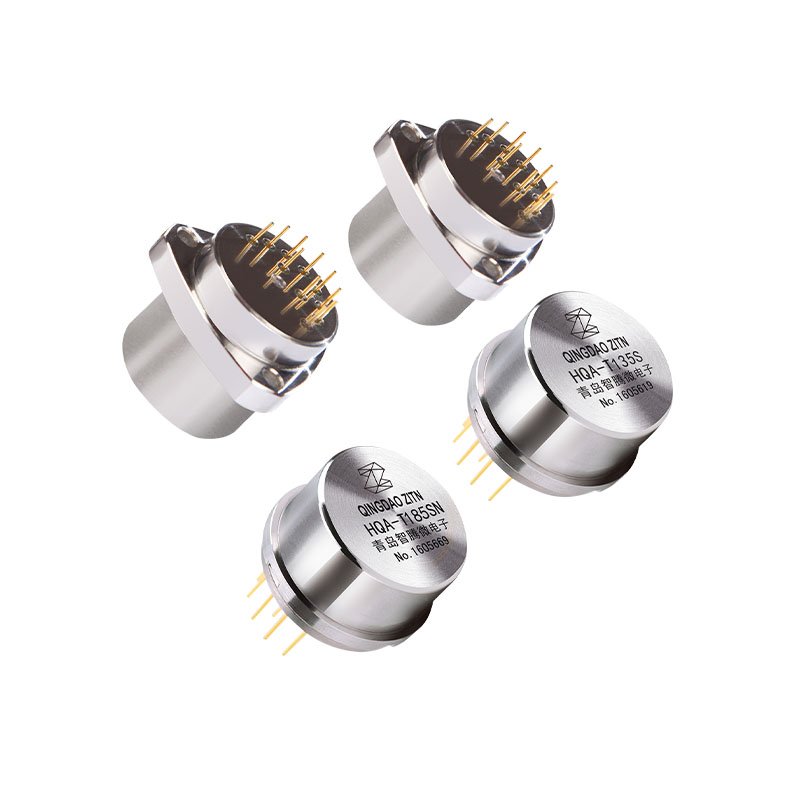

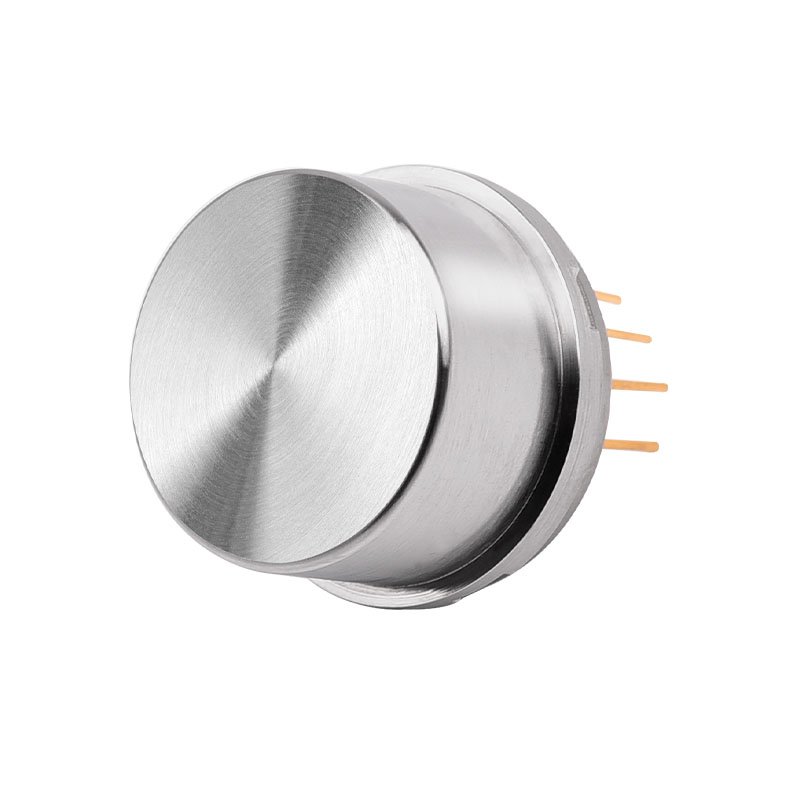

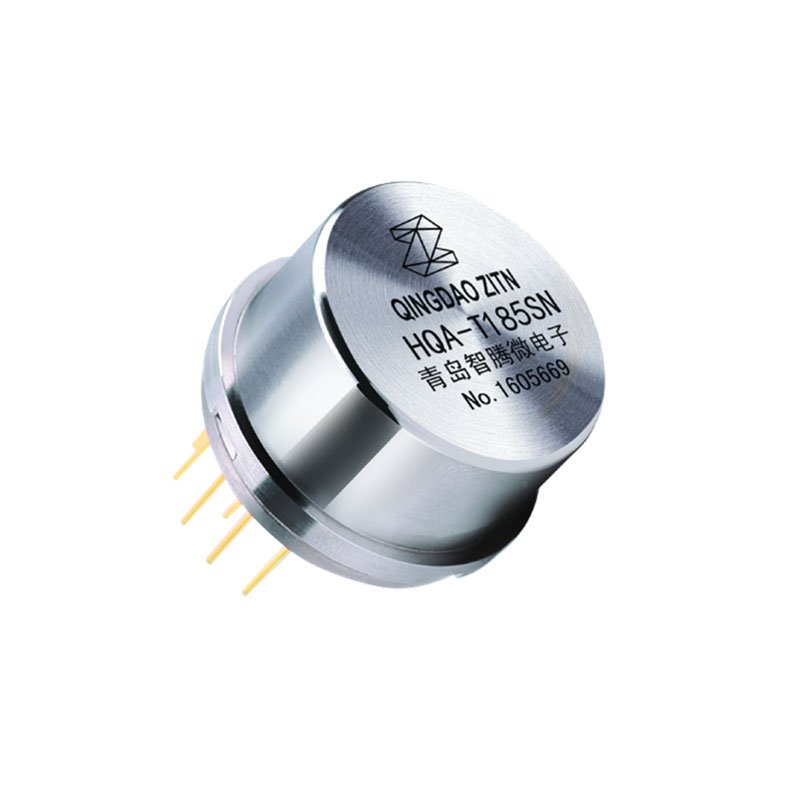

Высокотемпературный кварцевый гибкий датчик ускорения серии HQA-T
● Источник питания сверхширокого напряжения, низкое энергопотребление
● Аналоговый выход электрического сигнала
Премьера продукта:
Высокотемпературный датчик ускорения серии HQA-T обнаруживает сигнал ускорения из внешнего мира путем определения массы, а затем демодулирует его с помощью схемы и, наконец, выдает сигнал тока, пропорциональный сигналу ускорения.
Функции:
Приложение:
Продукция широко используется во многих областях, таких как инклинометрия при бурении нефтяных скважин или системы геологоразведки.
Техническая спецификация：
Электрические характеристики | |
Рабочее напряжение | ±（10～18）VDC |
Сопротивление изоляции | 50MΩ，@50VDC |
Потребляемая мощность | ＜240mw@15V |
Потребляемый ток | ＜10mA@15V |
T135 | T160 | T185 | |
Диапазон | ±30g | ||
Порог (разрешение) | 1×10-5g | ||
Значение смещения（K0） | ＜±15mg | ＜±15mg | ＜±20mg |
Температурный дрейф （K0）значения смещения | ＜25μg/℃ | ＜25μg/℃ | ＜50μg/℃ |
K0 Повторяемость в течение одного месяца | ＜150μg | ＜250μg | ＜250μg |
Масштабный коэффициент（K1） | 2mA/g ±10% | ||
Масштабный коэффициент（K1） Температурный дрейф | ＜100ppm/℃ | ||
K1 Повторяемость в течение одного месяца | 50ppm | 80ppm | 80ppm |
K0& K1 Всесторонняя повторяемость | ＜1mg | ＜1mg | ＜1.5mg |
Угол смещения | ＜1mrad | ||
Ошибка выпрямления вибрации | ＜100μg/g²rms（50-500Hz） | ||
Шум | ＜3000μg-rms（0-10000Hz） | ||
Пропускная способность | ＞300Hz | ||
Максимальная рабочая температура | 135℃ | 160℃ | 185℃ |
Повторяемость при комнатной температуре после испытаний на воздействие окружающей среды, таких как вибрация, температурная циркуляция, удары и хранение при высокой температуре
Условия окружающей среды | |
Синусоидальная вибрация (без питания) | 30g 0 ～ peak，（20～800 ）Hz |
Случайная вибрация (без питания) | 20gram， （20～500） Hz |
Удар (без питания) | 1000g，0.5msec，half sine |
