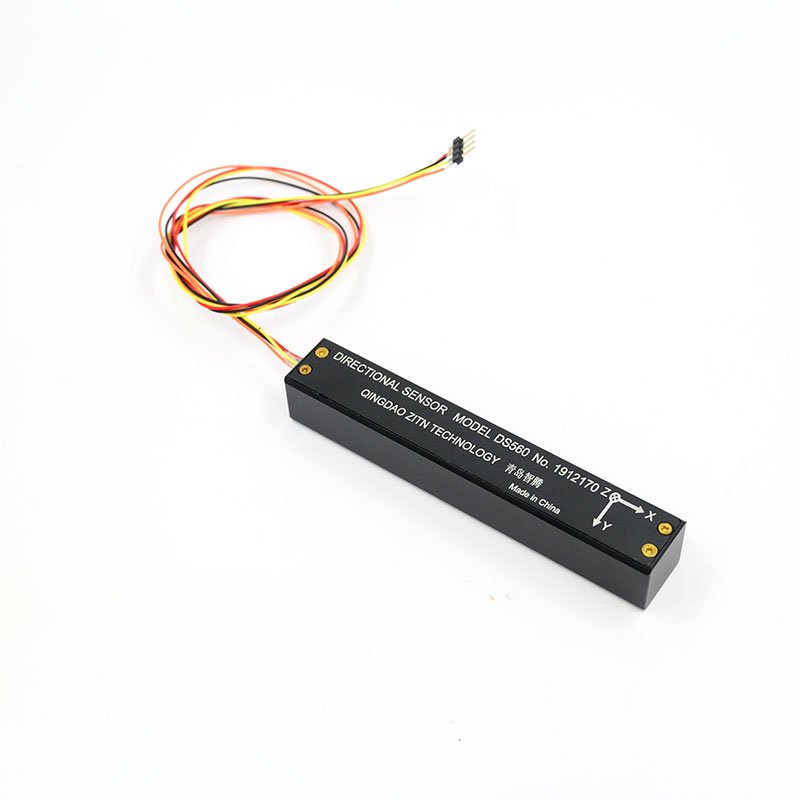

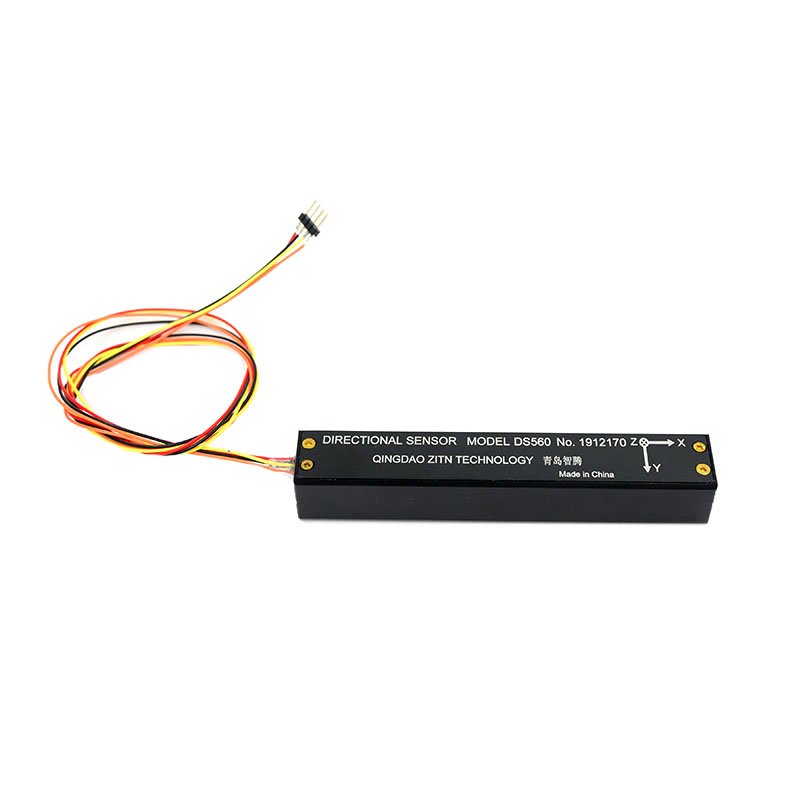

Датчик ориентации для каротажа на кабеле DS560
● Небольшой размер и легкий вес
● Высокая виброустойчивость
● Высокая надежность
Премьера продукта:
В этом изделии используются высокоточный и устойчивый к высоким температурам датчик ускорения и датчик магнитного потока. Часть схемы изготовлена по технологии толстопленочных гибридных интегральных схем, которые могут надежно работать в течение длительного времени при температуре окружающей среды 125 ℃.
Функции:
Это изделие обладает такими характеристиками, как небольшой размер, компактная конструкция, высокая виброустойчивость, высокая надежность и отличная производительность. Габаритные размеры и способы установки датчика могут быть настроены в соответствии с различными требованиями заказчика.
Приложение:
Техническая спецификация：
№ | проект | Единица измерения | Норма. | |
1 | Напряжение источника питания | V | 4.9～12 | |
2 | Статический ток | mA | 50mA@12V | |
3 | Рабочая температура | ℃ | 0～135 | |
4 | Температура хранения | ℃ | -40～140 | |
5 | Сопротивление изоляции | MΩ | 100MΩ（100V） | |
6 | Диапазон наклона ствола скважины | градус | 0～180 | |
7 | Диапазон азимута | градус | 0～360 | |
8 | Диапазон углов наклона поверхности инструмента | градус | 0～360 | |
9 | Точность измерения наклона скважины | градус | ±0.2 | |
10 | Точность определения азимута | Наклон скважины≥5° | градус | ±2.5 |
Наклон скважины≥10° | градус | ±1.5 | ||
Наклон скважины=90° | градус | ±0.5 | ||
11 | Точность определения угла поверхности инструмента | градус | ±0.2 | |
